Una buona aspirazione cambia il modo in cui lavori a spruzzo: l’overspray si controlla meglio, la superficie resta più pulita e l’aria del locale non si riempie subito di nebbiolina e odori. Qui ti spiego come progettare un aspiratore per verniciatura fai da te, come scegliere ventola, filtro e condotto, e quali limiti non bisogna superare se vuoi usare il banco in modo serio. Mi concentro soprattutto su modellismo, aerografo e piccoli pezzi, perché è lì che il compromesso tra costo, ingombro e sicurezza conta davvero.
In breve, aria, filtri e percorso dell’aria devono lavorare insieme
- Per acrilici a base d’acqua una cabina da banco ben filtrata può bastare; con solventi, smalti e lacche la prudenza deve salire molto.
- La portata va dimensionata sull’apertura utile, non sul numero nominale scritto sulla ventola.
- Un filtro per overspray serve a trattenere la nebbia di vernice, ma aumenta la resistenza: serve margine di portata.
- Lo scarico all’esterno è la scelta più pulita; ricircolare aria contaminata negli ambienti occupati è una cattiva idea.
- Per il modellismo conta più un flusso stabile e ben guidato che una ventola “forte” ma mal abbinata.
Che cosa deve fare davvero un aspiratore per verniciatura
Un aspiratore da verniciatura non deve solo “tirare” aria: deve catturare la nube di overspray vicino al pezzo e portarla fuori dalla tua zona di lavoro prima che si disperda. Per overspray intendo la parte di vernice nebulizzata che non si deposita sul modello, quella che finisce sulle pareti, sui mobili e nei tuoi polmoni se la gestione dell’aria è scarsa.
L’errore tipico è confondere una semplice ventola con un sistema di captazione: la prima muove aria, il secondo crea un flusso ordinato attraverso il filtro e, idealmente, verso l’esterno. Io tengo sempre a mente una regola semplice: il banco deve lavorare in leggera depressione, così l’aria entra dalla bocca frontale e non esce nella stanza.
Se lavori solo con acrilici all’acqua, una cabina compatta con filtrazione può bastare se il locale è già ben arieggiato. Se usi smalti, lacche o solventi, il progetto deve cambiare tono: scarico all’esterno, meno fonti di innesco, componenti scelti con molta più prudenza. Qui non conta la “forza” percepita della ventola, ma quanto bene riesci a tenere insieme captazione, filtrazione e sicurezza.
Da qui in avanti la scelta vera è una sola: costruire un flusso che funzioni con il tuo spazio, non contro di esso.
Quale schema conviene per il tuo banco di lavoro
Se devo scegliere il layout di partenza, guardo sempre a tre cose: dimensione del pezzo, tipo di vernice e frequenza d’uso. Per il modellismo domestico, la differenza tra una soluzione che funziona e una che delude sta quasi sempre nella resistenza del sistema, cioè in quanto il filtro e il condotto frenano davvero l’aria.
| Soluzione | Costo indicativo | Punti forti | Limiti | Quando la sceglierei |
|---|---|---|---|---|
| Ventola assiale o box fan con filtro frontale | 20-60 € per la ventola, più materiali | Semplice, economica, facile da montare | Regge male filtri densi e tubo lungo, perde efficienza sotto carico | Prototipi, acrilici leggeri, uso sporadico |
| Ventilatore centrifugo o mixed-flow con filtro e condotto | 60-180 € circa, a seconda della portata | Più adatto a filtri e canalizzazione, flusso più stabile | Ingombro e costo superiori, richiede progetto più ordinato | Banco da modellismo usato con regolarità |
| Cabina da banco pronta | 90-250 € circa per i modelli hobby | Più prevedibile, luce integrata, montaggio rapido | Meno personalizzabile, qualità variabile | Se vuoi lavorare subito senza rifare il progetto due volte |
Nota pratica: per un banco da modellismo io preferisco quasi sempre il secondo schema. La ventola assiale muove aria, ma sotto carico perde più facilmente portata; un ventilatore centrifugo o mixed-flow regge meglio filtro e tubo. Se usi solventi, però, non ragiono più in termini di comodità ma di idoneità: il progetto deve prevedere scarico fuori e componenti che non introducano scintille nel flusso.
Una volta scelto lo schema, resta il punto che decide tutto: quanta aria devi davvero muovere.
Come dimensionare il flusso d’aria senza andare a caso
La portata va dimensionata sull’apertura utile. La formula più semplice è questa: portata = area dell’apertura × velocità dell’aria. Per una cabina da hobby io considero sensato un ordine di grandezza vicino a 0,4-0,6 m/s all’apertura, che è grosso modo il riferimento che si ritrova spesso nei materiali tecnici NIOSH sulle cabine di spruzzatura. Non è una legge magica, ma è un buon punto di partenza per non costruire una scatola che muove solo odore, non aria.
Non usare la portata nominale a vuoto come se fosse quella reale: filtro, curva e tubo la riducono. La portata nominale è il valore dichiarato dalla ventola in aria libera; la pressione statica è la resistenza che il sistema oppone al passaggio dell’aria. Nella pratica io aggiungo sempre un 20-30% di margine, perché i filtri per overspray si caricano in fretta e ogni curva stretta del condotto toglie efficienza.
| Apertura utile | Area | Portata target a 0,5 m/s | Uso tipico |
|---|---|---|---|
| 50 × 30 cm | 0,15 m2 | Circa 270 m3/h | Miniature, pezzi piccoli, aerografo leggero |
| 60 × 40 cm | 0,24 m2 | Circa 430 m3/h | Banco da modellismo standard |
| 80 × 50 cm | 0,40 m2 | Circa 720 m3/h | Pezzi più grandi o apertura molto comoda |
Se l’apertura è più larga del necessario, io preferisco restringerla con pannelli laterali rimovibili invece di inseguire una ventola enorme. Con questi numeri in mano, il montaggio diventa un lavoro di carpenteria leggera più che un salto nel buio.
Come costruire la cabina passo dopo passo

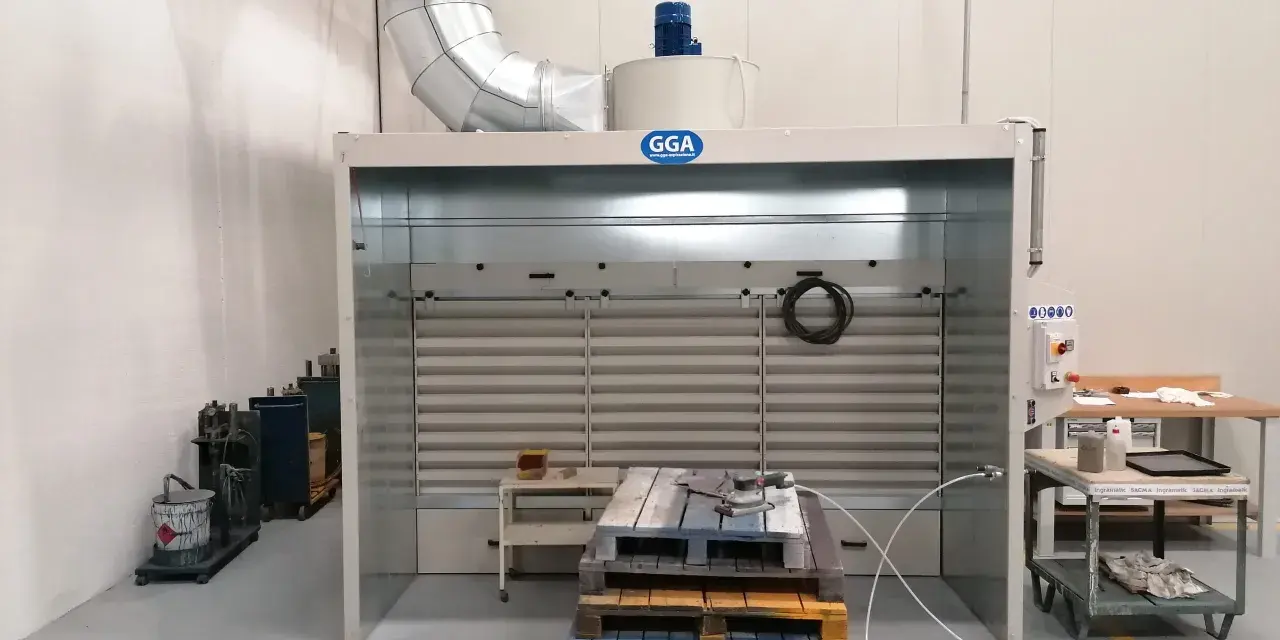

Se vuoi una soluzione semplice e credibile, partirei da una cassa rettangolare con frontale aperto, parete filtro posteriore e aspirazione sul retro. Per un uso domestico io preparo quasi sempre questi elementi:
- pannelli in PVC espanso, multistrato sigillato o altro materiale facile da pulire;
- filtro in fibra sintetica o materiale specifico per overspray;
- ventilatore centrifugo o mixed-flow;
- tubo corto e il più liscio possibile;
- LED esterni o protetti da pannello sigillato;
- nastro di alluminio, silicone neutro e viti per chiudere bene le fughe.
Costruisci prima il volume, poi l’aspirazione
Io non partirei mai dalla ventola, ma dalla geometria della bocca d’aspirazione. Disegna prima lo spazio utile in cui devi tenere il pezzo, poi crea una struttura che lasci una profondità sufficiente per lavorare con le mani senza stare troppo vicino al filtro. Se il progetto deve essere pieghevole, usa materiali leggeri; se invece lo tieni fisso su un banco, il multistrato sigillato o il PVC espanso danno una sensazione più solida e si puliscono meglio.
- Definisci la larghezza utile in base al pezzo più grande che vernicerai di solito.
- Lascia una profondità tale da non respirare direttamente sopra il modello.
- Sigilla le giunzioni principali per evitare perdite laterali.
- Prevedi un frontale aperto ma non eccessivo, così l’aria entra dove serve.
Metti il filtro sulla parete di captazione
Il filtro va messo sulla parete posteriore, in modo che tutta l’aria del frontale sia costretta a passare da lì. Il filtro per overspray non deve soffocare il flusso: deve trattenere le goccioline e lasciare passare abbastanza aria. I filtri troppo densi, o pensati per altri usi, fanno crollare la portata e trasformano la cabina in una scatola rumorosa che cattura poco.
Se vuoi una manutenzione semplice, rendi il filtro sostituibile senza smontare mezzo banco. Questa è una di quelle scelte banali che poi fanno davvero la differenza, perché una cabina sporca lavora peggio e trattiene molto più odore.
Collega la ventola senza strozzare il flusso
Il tubo di espulsione dovrebbe essere corto, con poche curve e, se possibile, con diametro generoso. Ogni curva stretta e ogni tratto troppo lungo aumentano la resistenza. Se il motore lavora nel flusso d’aria, io sono ancora più prudente: con vernici a solvente o miscele più critiche, il motore non dovrebbe stare nella zona in cui transitano vapori e nebulizzazione. Per questo, quando il progetto è serio, preferisco componenti pensati per lavoro continuo e un’uscita aria che vada fuori dal locale.
Se puoi scaricare all’esterno, fallo. Se non puoi, allora il progetto va valutato con molta più calma e io mi limiterei a prodotti a basso rischio, ben ventilando comunque il locale.
Leggi anche: Come togliere la vernice dalla plastica senza rovinarla
Illumina dall’esterno e tieni il cablaggio separato
La luce conta più di quanto sembri, soprattutto quando lavori su miniature o pezzi piccoli. Io preferisco LED esterni o protetti da un pannello sigillato, così non metto cablaggi inutili nel flusso della vernice. La luce deve aiutarti a leggere il primer e le passate leggere, non creare ombre false o riflessi che ti fanno pensare di aver coperto quando in realtà non è così.
Quando hai chiuso tutto, fai una prova semplice: avvicina una striscia di carta leggera all’apertura frontale. Se viene attirata in modo uniforme verso l’interno, la base è buona; se si muove solo in un punto, il flusso va ridistribuito o il filtro sta frenando troppo.
Prima di chiudere il progetto, conviene però guardare gli errori che vedo ripetersi più spesso.
Gli errori che peggiorano l’aspirazione e alzano il rischio
Qui non sto facendo allarmismo: sono gli errori che trasformano un progetto comodo in una scatola rumorosa e poco sicura. Le indicazioni OSHA e CDC/NIOSH vanno tutte nella stessa direzione: ventilazione meccanica durante la spruzzatura, scarico sicuro dell’aria contaminata e niente accumulo di residui.
| Errore | Perché è un problema | Correzione |
|---|---|---|
| Filtro troppo denso o ventola sottodimensionata | La portata reale crolla e l’overspray esce dal frontale | Usa un filtro più adatto alla vernice e lascia margine di portata |
| Scarico dentro garage, soffitta o stanza abitata | Accumuli odori e vapori dove non dovrebbero restare | Porta l’aria fuori o riconsidera completamente il progetto |
| Ventola non idonea con solventi | Aumenti il rischio di innesco e fai lavorare male il sistema | Non improvvisare: scegli componenti adatti o limita il progetto agli acrilici |
| Apertura frontale troppo grande | L’aria non attraversa bene il pezzo e la nube si disperde | Riduci l’apertura con pannelli laterali rimovibili |
| Cabina sporca e filtri saturi | Scende la portata, aumenta la manutenzione e peggiora la qualità dell’aria | Pulizia regolare e sostituzione dei filtri quando serve |
| Maschera sbagliata | Una mascherina antipolvere non sostituisce la protezione per vapori organici | Scegli il DPI coerente con il prodotto che stai usando |
Per vernici 2K e prodotti con isocianati io non farei finta che una cabina domestica risolva tutto: lì il problema non è solo l’aspirazione, ma la protezione respiratoria e l’idoneità dell’impianto. Se il prodotto richiede un livello di controllo superiore, il progetto DIY va considerato insufficiente, non “da migliorare un po’”.
Se invece resti su acrilici e lavori piccoli, il sistema può essere molto efficace, ma solo se non lo tratti come un accessorio da tavolo qualunque.
Quanto spendere e quando conviene comprarne uno pronto
Il fai da te conviene davvero quando puoi riutilizzare materiali, quando vuoi una misura fuori standard o quando ti interessa costruire qualcosa che combaci con il tuo banco. Se invece devi comprare tutto da zero, il vantaggio economico si assottiglia in fretta. A quel punto la differenza non è più solo il prezzo, ma il tempo risparmiato e la prevedibilità del risultato.
| Scelta | Spesa indicativa | Cosa ottieni | Quando ha senso |
|---|---|---|---|
| DIY essenziale | 60-100 € | Cabina semplice, materiali base, poca personalizzazione | Se dipingi poco e soprattutto con acrilici |
| DIY rifinito | 120-220 € | Ventola migliore, LED, condotto, tenuta più curata | Se lavori spesso e vuoi un banco più affidabile |
| Soluzione pronta da banco | 90-250 € | Montaggio rapido, ingombro noto, comportamento più prevedibile | Se il tempo vale più della differenza di costo |
| Impianto più serio | 250 € e oltre | Portata più alta, struttura più robusta, maggiore continuità d’uso | Se vernici spesso, su pezzi più grandi o per sessioni lunghe |
Come riferimento pratico, molte cabine da banco per hobby si collocano nell’ordine di grandezza dei 4-9 m3/min. Non è un numero da copiare alla cieca, ma ti dà un’idea utile: se il tuo progetto DIY si ferma molto sotto quella fascia, lo sentirai subito in pulizia dell’aria, rumore e capacità di cattura dell’overspray.
Per questo, se devo scegliere in concreto, mi orienterei così: fai da te per la misura su misura e per il piacere di costruire, pronto all’uso quando ti serve affidabilità immediata.
La configurazione che sceglierei per miniature, aerografo e piccoli pezzi
Se dovessi montare oggi una soluzione domestica per modellismo, partirei da una cabina compatta con apertura frontale contenuta, filtro in fibra rimovibile, ventilatore mixed-flow o centrifugo e tubo corto verso l’esterno. È la combinazione che bilancia meglio portata, rumore e manutenzione.- Larghezza utile: 50-60 cm per miniature e piccoli kit.
- Profondità: 40-50 cm, sufficiente per lavorare senza stare con il viso troppo vicino al pezzo.
- Portata nominale: almeno nell’ordine dei 300-500 m3/h per un banco piccolo, di più se l’apertura cresce.
- Filtro: materiale per overspray facile da sostituire.
- Scarico: verso l’esterno, con condotto il più breve possibile.
- Luce: esterna o protetta, così resta pulita e non intralcia il flusso.
Questa è la soluzione che tende a funzionare meglio nel mondo reale, non solo sulla carta. Se lavori quasi sempre con acrilici e pezzi piccoli, ti basta spesso un impianto compatto e ben progettato; se passi a solventi, lacche o sessioni lunghe, io alzo il livello oppure compro una soluzione pensata per quello scopo. In entrambi i casi, la regola resta la stessa: aria ordinata, filtro pulito e nessuna improvvisazione dove contano sicurezza e qualità del risultato.
